MQC-Rは、食品科学、化学研究、製薬、化粧品、ポリマー、電池、建築材料など、さまざまな分野におけるサンプルの重要な物理的特性（例：モビリティ、微細構造、質量輸送）や組成（例：水やフッ素の含有量）を特徴づけます。MQC-Rは、ユニークな機能として、さまざまな核 (例：1H, 19F) やプローブサイズに対応しています。
同じサンプル特性を得るために使用される他の技術とは異なり、TD-NMRは非侵襲的かつ非破壊的であり、多くの場合、最小限のサンプル調製で済み、透明および不透明なサンプルの両方を特性化することができます。TD-NMRのもう一つの大きな利点は、危険な化学物質を必要とせず、研究室の作業台、可動式ワークステーション、または製造ラインの近くで使用できることです。
MQC-Rは、革新的な業界トップクラスのTD-NMR研究機器における弊社の長い歴史の上に築かれています。包括的な世界規模の顧客およびアプリケーションサポートと組み合わせることで、研究者は新製品開発の加速、新素材の調査および特性評価、製造プロセスの改善が可能になります。

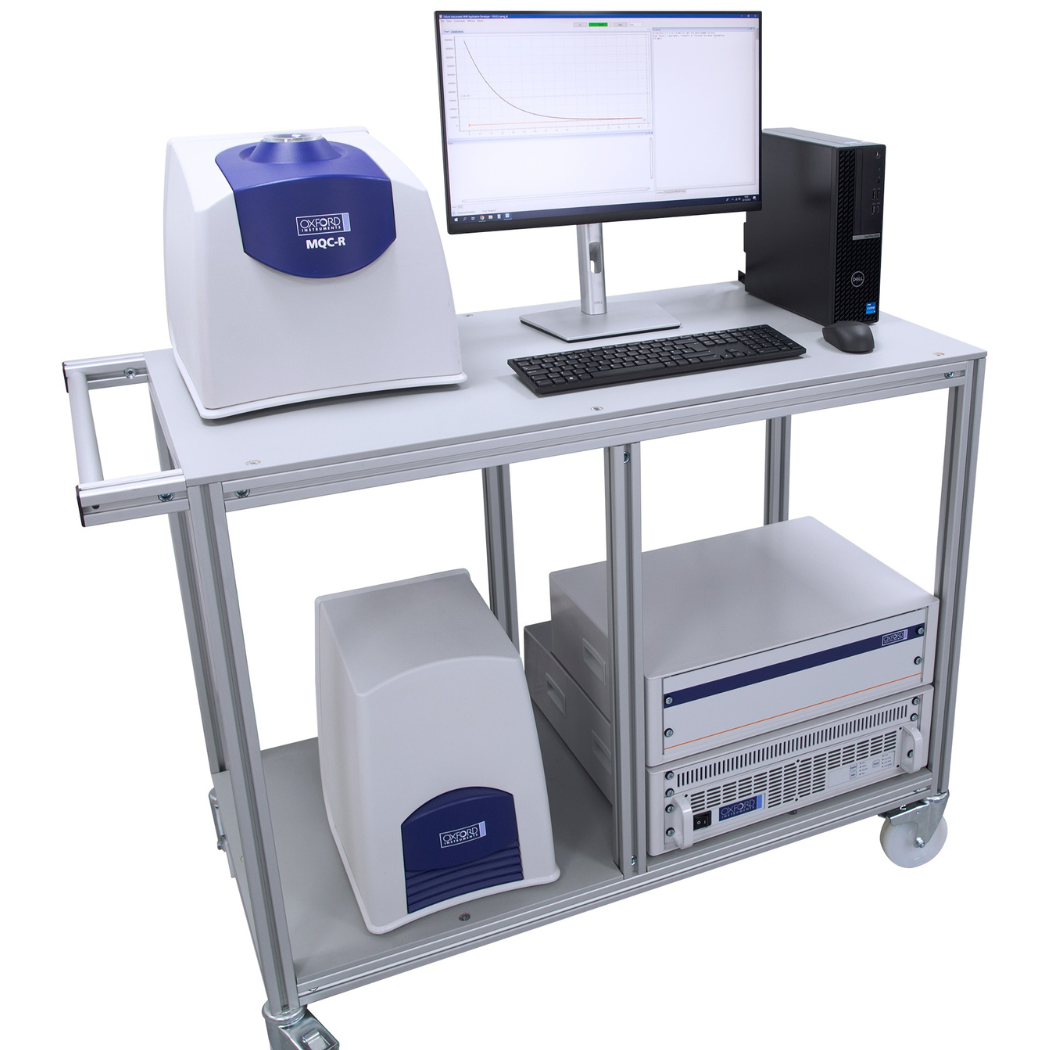

下のMQC-R画像上のホットスポットをクリック！

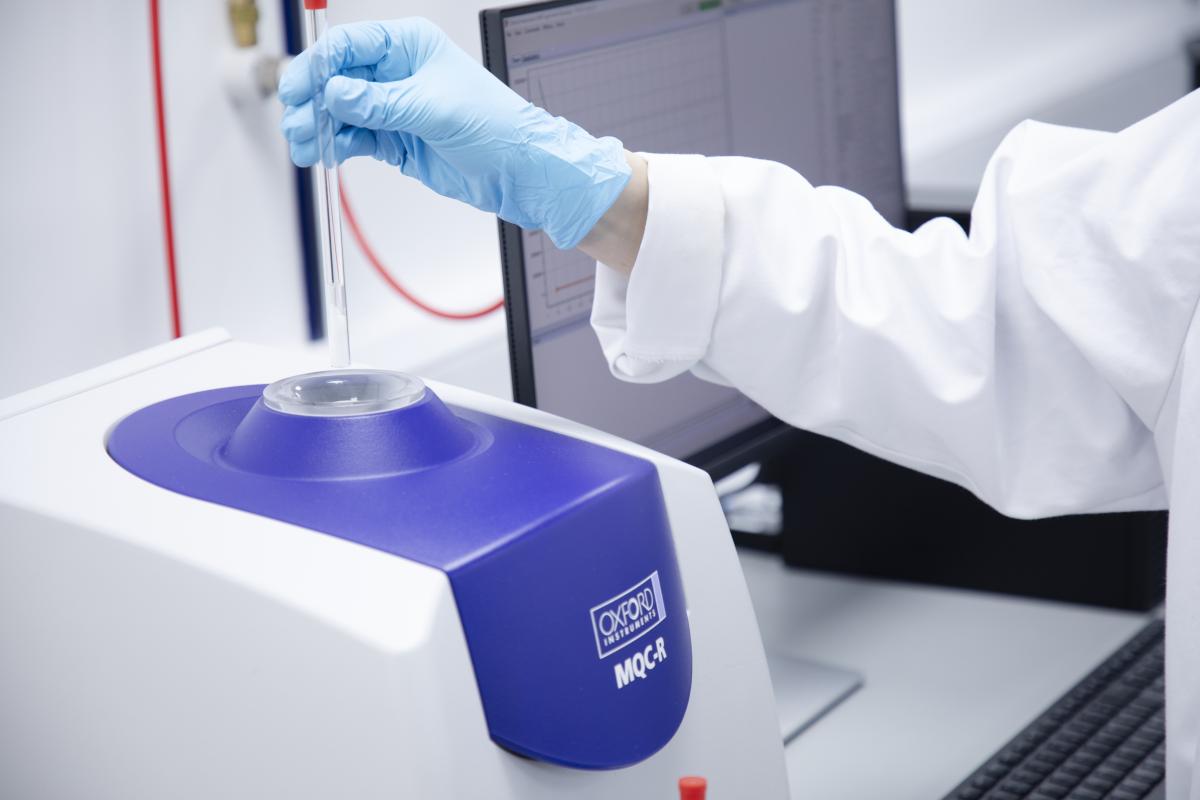

MQC-R 磁石ユニットおよびプローブ
外部PCで動作する使いやすいソフトウェア
可搬型ワークステーション（オプション
MQC-Rを簡単に場所から場所へ移動できます。
MQC-R 電子ユニット
標準的なリラクソメトリー測定とサンプル加熱のための電源供給およびシステム制御
ガス制御による可変温度（オプション）
Gradient amplifier（オプション）
注：1D勾配コイル付きプローブを少なくとも1つ必要とします。
MQC-Rは、多くの重要なサンプル特性を決定するための幅広い実験を行うことができます。主な応用分野は以下の通りです。
需要の高まりに伴い、急速充電と高エネルギー密度を実現できる電池材料の研究がますます重要になっています。さらに、それらの材料の特性を測定する手法は、製造時の一貫性を監視する目的でも使用できます。
例えば、1H緩和はコーティングに使用されるスラリー混合物の物理的特性を特徴づけます。同じ測定値はスラリー組成の一貫性を監視することができ、その結果、コーティング工程を最適化することができます。
MQC-Rは、電池の研究、開発、製造に理想的な装置であり、また、新しい電池材料の発見や製造工程の厳格な管理にも役立ちます。
MQC-R は、以下の研究に使用できます。
風味や食感などの食品の特性は、乳化剤、安定剤、増粘剤などの添加物を含むさまざまな成分の分布と微細構造に大きく依存しています。そのため、食品業界では、製品を最適化し、品質基準への適合を保証するための強力な分析ツールが必要とされています。
MQC-Rは、油分、固体脂分、水分量の測定に加え、食品の物理的特性をそのままの状態でバルク測定します。これは、水/脂質の微細な分布を使用して間接的に測定されます。NMR緩和により測定される水の運動性と含有量は、その環境や高分子特性、例えばタンパク質の濃度、凝集、変性などに特に敏感に反応します。
パルス磁場勾配オプションにより、自己拡散および制限拡散の測定が可能になります。後者は、例えば乳製品や乳製品以外のスプレッドなどのエマルションにおける液滴のサイズ分布を決定することができます。また、1DプロファイルやイメージングにもPFGが必要です。これらは、水（水和）や固形物（沈殿）の移動をリアルタイムでモニタリングするために使用することができます。
MQC-Rは、マーガリンなどの品質保証/品質管理（QA/QC）のための液滴サイズ分布の迅速かつ容易なバルク測定を提供します。サンプルの準備は最小限で済み、食品エマルションは、測定中に構造を維持するために、サンプル全体に浸透する可変温度プローブを使用して冷却することができます。
高分子は、間違いなく最も重要な機能性材料のひとつであり、私たちの日常生活の幅広い分野で活用されています。この分野は常に進化を続けており、高分子関連の研究や品質管理には信頼性の高い手法が不可欠です。MQC-Rは、高分子系の調査に役立つ信頼性の高いソリューションの多彩なポートフォリオを提供します。新素材の開発や研究から最終製品のプロセスや品質管理まで、幅広い用途に対応します。
MQC-Rで測定した1H緩和は、非晶質/結晶質含有量、架橋密度、結晶化速度など、ポリマーやエラストマーの幅広い物理的および機械的特性と相関します。 緩和測定を温度可変機能と組み合わせることで、ポリマーの相転移をモニタリングすることができます。 同様に、19F緩和はフッ素含有量を定量化するだけでなく、フッ素ポリマーやフッ素エラストマーの研究にも使用できます。
MQC-Rにパルス磁場勾配（PFG）機能を加えると、未知の多分散性ポリマーの分子量/分子量分布に関連する分子拡散を測定することができます。
MQC-Rのポリマー分析メソッドのポートフォリオは、研究開発に大いに役立ちます。その多くは、NMRに関する追加の知識を必要とせずに、プロセスおよび品質管理で一般的に使用される使いやすい産業用アプリケーションソフトウェアからアクセスできます。
Hardware
| Magnetic field strength (operating frequency) | 0.55 Tesla (23MHz for ¹H) |
| Probe size diameter (sample volume) | 10 mm (1ml), 18 mm (7ml), 26 mm (14 ml) |
| P90 (10 mm probe) | <3 μs |
| Data sampling rate | Dependent on filters, typically 16 MHz/16 bit |
| Data point capacity | >128k |
| RF power | 250 W 10% duty cycle |
| Pulsed field gradients (along probe bore)* | ≥3.0 T/m |
| Liquid-controlled variable temperature probe (¹H only)* | 10 mm or 18 mm, -5°C to +70°C (requires additional equipment) |
| Gas-controlled variable temperature probe* | Coming soon... |
| PC | External Windows 11 PC and monitor is supplied with research systems. Integrated PC and monitor is supplied for QA/QC only systems, e.g. droplet size. |
*Options
Research software
このユーザー志向の特別な研究用ソフトウェアは、Green Imagingによって提供されています。
Package |
Experiments Included |
Standard / Option |
MQC-R Base |
|
Standard on all research systems |
MQC-R Standard Gradient |
|
Standard on all research systems with pulsed field gradient hardware |
MQC-R 2D Relaxometry |
|
Optional |
MQC-R Advanced Gradient |
|
Optional, requires pulsed field gradient hardware |
Industry focused software
オックスフォード・インストゥルメンツのTD-NMRのQA/QCアプリケーションソフトウェア（例：オイル、水、固体脂、フッ素、非晶質/結晶質含有量）は、研究用ソフトウェアと並行してインストールすることができます。MQC-Rは、MQC-Rハードウェアのみがサポートするアプリケーション、例えばエマルションの液滴サイズ分布（DSD）などの品質管理/品質保証（QA/QC）アプリケーションのみに使用することもできます。この場合、MQC-Rはオックスフォード・インストゥルメンツのTD-NMR QA/QCアプリケーションソフトウェアのみで構成され、研究用ソフトウェアはオプションのアップグレードとなります。
