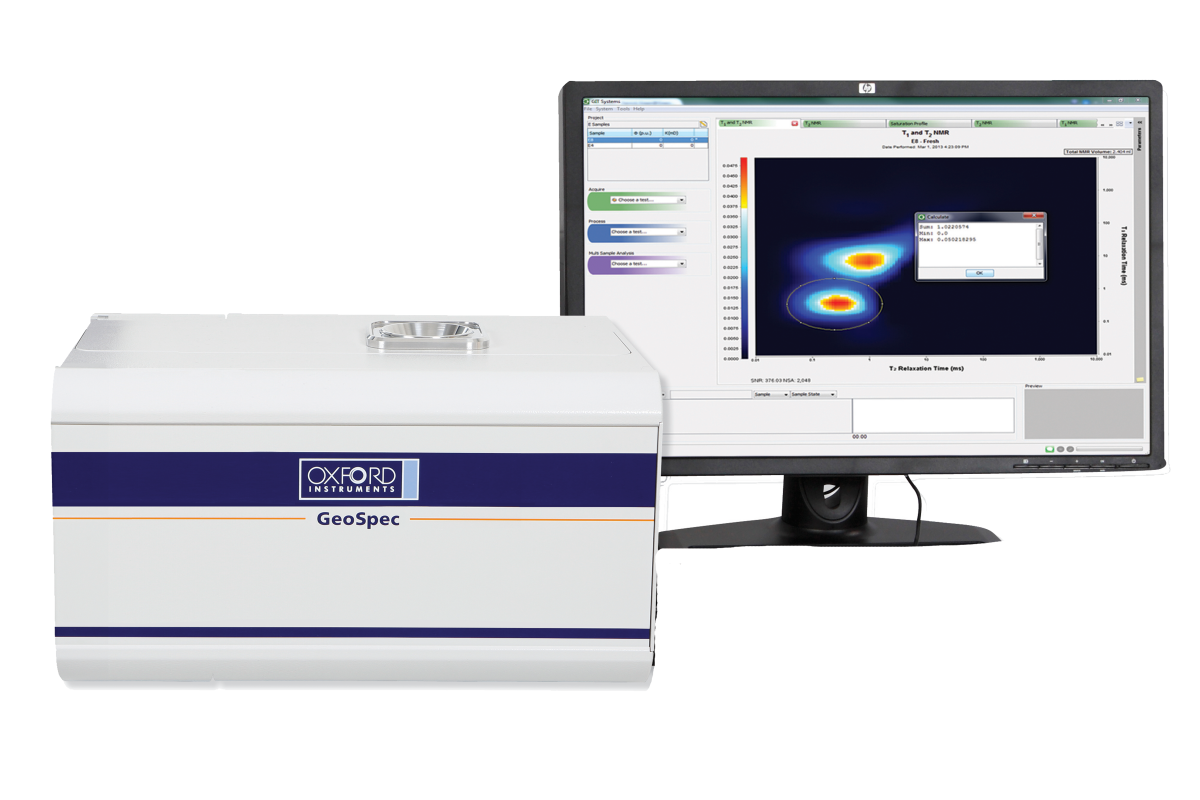

GeoSpec

迅速に、より高精度な卓上型NMRロックコアアナライザー

GeoSpec は業界標準の NMR ロックコアアナライザーで、世界中のほぼすべての主要な石油生産会社および SCAL(特殊コア分析)研究所に設置されています。GeoSpec 卓上型NMRロックコアアナライザーは、2、12、20MHzの3つのモデルがあり、直径1/2から6インチまでの試料に対応します。Green Imaging Technology(GIT:グリーン・イメージング・テクノロジー)社のソフトウェアとアクセサリが付属され、日常の岩石コア分析から高度な石油物理学まで、あらゆるユーザーに対応可能です。GeoSpec コアアナライザー 2MHz モデルは、緩和分布のルーチン測定における業界標準であり、空隙率、自由および結合流体の決定、T2 カットオフなどの石油物理学における基本パラメータの予測を可能にします。これらの装置は、試料中の強磁性体によるアーティファクトを低減し、NMR検層ツールの動作を模倣するため、2MHzで動作します。高磁場(12MHzと20MHz)のGeoSpecモデルは、例を挙げると、非常に低い空隙率のサンプルなど、より高い感度が必要な状況や、磁気共鳴イメージング(MRI)などの特殊なアプリケーションに使用できます。

一方、核磁気共鳴(NMR)と磁気共鳴画像法(MRI)は、カーボンニュートラルを実現する上で必要な、二酸化炭素(CO2 )の回収・利用・貯留(CCUS)の研究に役立つ非常に有効的な測定方法と考えられています。CCUSは、産業用途やエネルギー生産から排出されるCO2 を回収して地下貯留層に貯蔵し、その炭素を非排出用途に利用することで、CO2 排出による気候への影響を軽減することを目的としています。CO2 の貯留場所としては、非生産性の油田・ガス田、炭鉱、塩水性帯水層などが想定されています。CO2 を地下に確実に貯留するためには、貯留層の質とキャップロックの密閉性を含むいくつかの要因を考慮する必要があります。一般的に貯留層は、孔隙率、浸透率、孔径分布のデータを用いて評価され、良好なシールキャップ岩の特徴の1つは低透水性になります。NMRはこれらの特性すべてを調査し理解するのに適しています。CCUS研究に対するNMR/MRIの有用性は長年にわたって認識され、GeoSpecを用いた研究も行われています。

このGeoSpec 卓上型NMRは、オックスフォード・インストゥルメンツ社と、NMRコア分析のためのハードウェアとソフトウェアの世界的リーダーであるGIT社の長期にわたる協力関係の成功の結果、誕生したものです。

業界標準

世界中の石油会社、サービスプロバイダー、アカデミアから選ばれています。

ユニークな分析結果

NMRコア分析では、他の技術では得られない流体の挙動に関する情報が得られます。

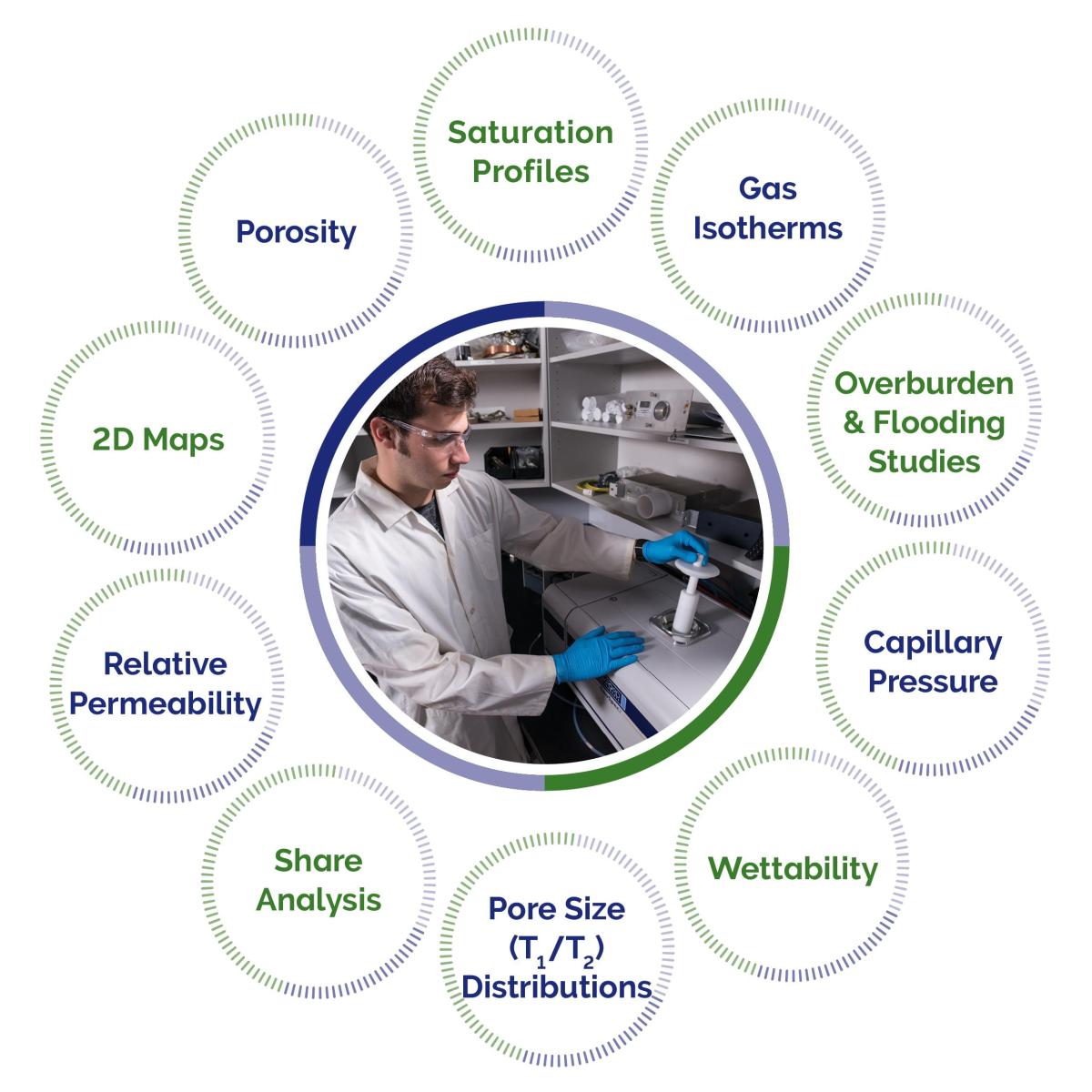

幅広いアプリケーション

空隙率の単純な測定から、流体分類解析、毛細管圧、ガス等温線など、様々な測定が可能です。コアからより多くを得ることができます!

包括的なアプリケーション・ソフトウェア

Green Imaging Technologies社の独自の、ユーザー指向のソフトウェア

お問い合わせはこちら

ニーズに合わせて選べる3モデル

  • 2MHz:試料中の強磁性体によるアーティファクトを低減し、NMR検層ツールの動作を模倣します。
  • 12MHz:低空隙率試料の感度向上、または測定時間の短縮のため。
  • 20MHz:小さな試料の高感度測定に使用します。



ソフトウェア

Green Imaging Technologies社独自のユーザー指向のソフトウェアにより、NMRの専門家だけでなく、あらゆるレベルのユーザーのNMRコア分析が可能になります。

Q-Senseテクノロジー

細孔を見るための短いエコー時間用で、気孔率測定の精度を向上させることができます。

P5セル

できる限り貯留した状態での測定のため

プローブサイズ

直径1/2インチから6インチまで、あらゆるサイズのコアを効率よく測定できます。



データベース

すべてのサンプルと関連する測定値、機器の性能とキャリブレーションデータを記録します。



パルス磁場勾配オプション

毛細管圧、飽和プロファイル、流体分類解析のための2Dデータ解析などの高度な測定が可能です。

概要と特長

GeoSpec 卓上型NMRロックコアアナライザーには、動作周波数2MHzから20MHz、直径1/2から6インチの試料に対応する装置とソフトウェア、アクセサリが統合されており、日常のコア分析から最先端の石油物理学の研究まですべてのユーザーに適しています。

すべてのGeoSpecロックコアナライザーにはLithoMetrixソフトウェアが付属し、ユーザーインターフェースとして動作します。そして、すべての機器管理および基本的なコア分析機能を可能にします。さらに、LithoMetrix を Green Imaging Technology Systems にアップグレードすると、2D マップ、拡散研究、毛細管圧、飽和プロファイルなど、より高度な測定を追加することができます。3D勾配を備えた GeoSpec 装置のユーザーは、GIT Systems の 3D イメージング ソフトウェアを使用して、装置の性能を最大限に引き出すことができます。

アップグレードとアクセサリ

P5セル

NMRは、ルーチンのコア分析およびSCALの両方において貴重なツールです。ほぼ全ての測定は常温常圧で行われますが、できるだけ貯留した状態で測定を行うことがますます重要になってきています。P5セルは、GeoSpecシリーズのNMRロックコアアナライザーに独自のもので、2MHzと12MHzのモデルで利用できます。使いやすさと性能に重点を置いて設計・製造されたこのセルは、最大100℃、最大5,000 psiでサンプルを加圧することが可能です。

オプション

モデル動作周波数最大試料直径勾配ソフトウェア
GeoSpec LT20MHz25mmなしCustom version of GIT Basic
GeoSpec 12/53 1D12MHz53mm1-DLithoMetrix
GeoSpec 12/53 1D GIT ADV12MHz53mm1-DGIT Advanced
GeoSpec 12/53 1D GIT IMG12MHz53mm3-DGIT Advanced Imaging
GeoSpec 12/53 BASIC12MHz53mmなしLithoMetrix
GeoSpec 2/100 AdV2MHz100mm1-DGIT Advanced
GeoSpec 2/100 BASIC2MHz100mmなしLithoMetrix
GeoSpec 2/53 Adv2MHz53mm1-DGIT Advanced
GeoSpec 2/53 BASIC2MHz53mmなしLithoMetrix
GeoSpec 2/75 ADV2MHz75mm1-DGIT Advanced
GeoSpec 2/75 BASIC2MHz75mmなしLithoMetrix
